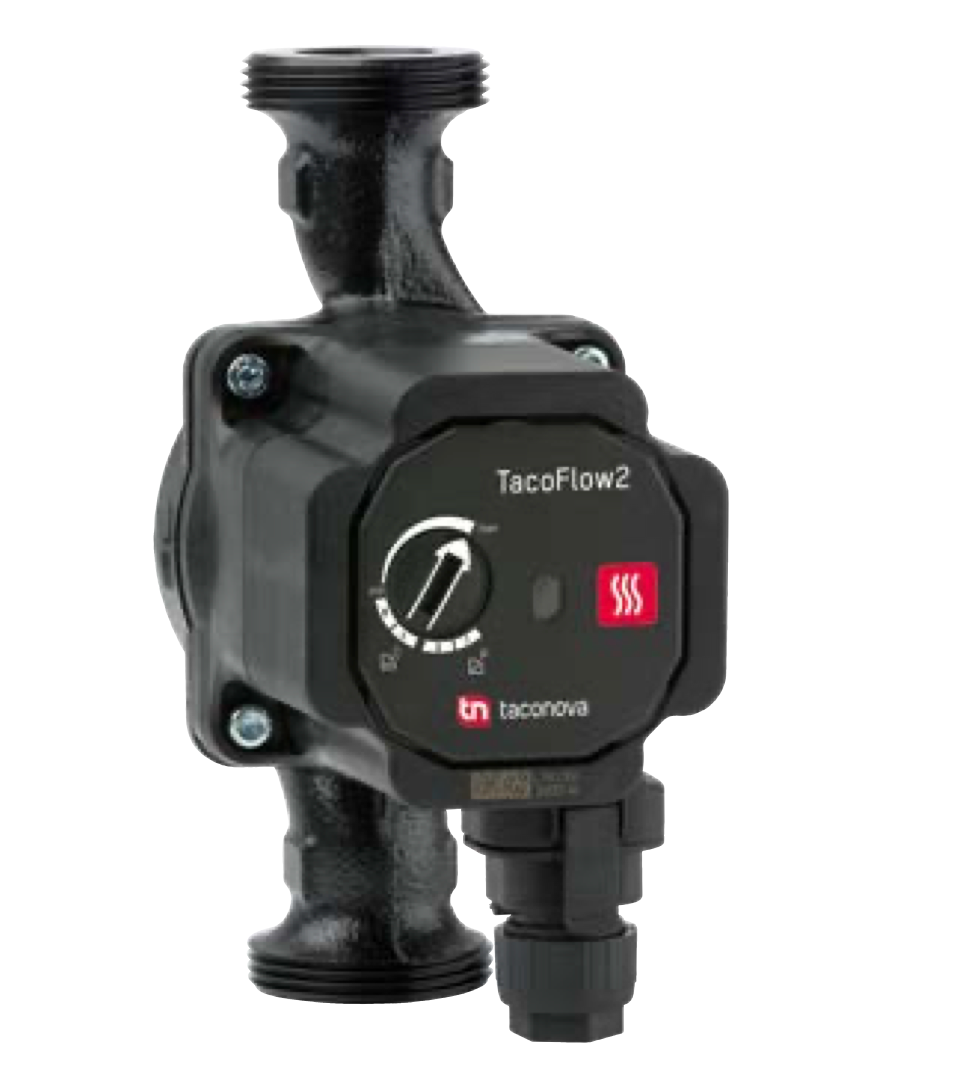

Pompa di circolazione con rotore bagnato per sistemi di riscaldamento ad acqua nell’edizia residenziale e commerciale.
Il TacoFlow2 viene azionato da motori sincroni con tecnologia a magneti permanenti. Questi motori innovativi raggiungono un’elevata efficienza con costi d’eser- cizio tangibilmente inferiori. Inoltre non richiedono manutenzione e nemmeno la sostituzione degli ele- menti di tenuta.
Vantaggi
- Impostazione efficiente del rendimento con Δp-v curve di pressione proporzionale variabile, curve di pressione costante Δp-c o velocità min-max prestabilita
- Range di temperatura del fluido da +2°C a +95°C
- Indicazione dello stato di funzio- namento attuale mediante LED colorati
POSIZIONE DI MONTAGGIO
La pompa può essere installata in posizione sia orizzontale che verti- cale. Tenere conto della freccia che indica la direzione di scorrimento del fluido.
FUNZIONAMENTO
Le pompe di circolazione sono co- struite con il sistema a “rotore ba- gnato”, in quanto gli elementi rotanti del motore sono immersi nel fluido pompato. In tal modo è garantita
la lubrificazione del motore e degli elementi rotanti. La pompa di circo- lazione è provvista di una protezione antibloccaggio, perché nelle pompe ad alta efficienze non è più presente sulla testa della pompa la vite per lo sbloccaggio manuale. Inoltre sono anche dotate di una funzione auto- matica di sfogo aria che rileva e indi- ca la presenza di aria nella pompa.
DATI TECNICI
Pompa
- Temperatura ambiente: +0°C – +40°C
- Range di temperatura consentito*: da +2°C a +95°C
- Range di temperatura consentiti con temperatura ambiente massima:
- a 30°C: +30°C a +95°C
- a 35°C: +35°C a +90°C
- a 40°C: +40°C a +70°C
- Pressione d’esercizio: max. 0,6MPa-6bar
- Pressione minima all’apertura di aspirazione:
- 0.03 MPa (0.3 bar) a 50 °C
- 0.10 MPa (1.0 bar) a 95 °C
- Umidità relativa dell’aria max: ≤ 95%
- Livello di pressione sonora: < 43 dB (A)
- Direttiva Bassa Tensione (2006/95/ CE): Standard utilizzati: EN 62233, EN 60335-1 ed EN 60335-2-51
- Direttiva EMC (2004/108/CE); standard utilizzati: EN 61000-3-2, EN 61000-3-3, EN 55014-1 ed
EN 55014-2 - Direttiva Ecodesign (2009/125/CE); standard utilizzati: EN 16297-1 ed EN 16297-2Material
- Corpo della pompa: ghisa grigia, rivestita KTL (EN-GJL-200)
- Girante: composito plastica
- Albero: ceramica
- Cuscinetti: grafite
- Cuscinetti assiali: ceramica
- Tubo di traferro: composito plastica
Motore / Elettronica
■ Tensione di alimentazione:
1×230 V (±10%); frequenza: 50/60 Hz
■ Spina di allacciamento pompa
■ Potenza nominale assorbita (P1):
min.3W,max.42W
■ Corrente di funzionamento (l1):
min. 0,03 A, max. 0,33 A
■ Classe di isolamento: H
■ Grado di protezione: IP 44 ■ Classe di protezione: II
Fluidi
■ Acqua di riscaldamento (VDI 2035; SWKI BT 102-01; ÖNORM H 5195–1)
■ Miscele di acqua con comuni additivi anticorrosione ed antigelo fino al 30%
